Van bướm hay còn gọi là Butterfly valve, là loại van công nghiệp được sử dụng cho việc đóng mở dòng chảy trên đường ống. Loại van này có cấu tạo đơn giản bao gồm các bộ phận chính như là:
Thân van
Trục van
Cánh van
Gioăng van
Bộ phận vận hành van
Khi hoạt động cánh van quay đi quay lại để đóng mở dòng chảy giống hình cánh bướm đang vẫy có lẻ vậy mà người ta đặt tên cho loại van này là van bướm.

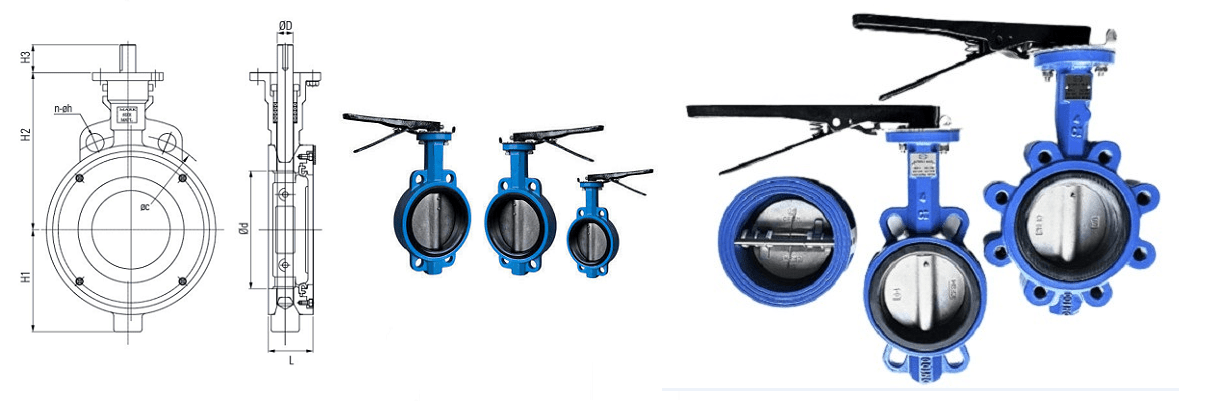

CẤU TẠO VAN BƯỚM TAY GẠT
Cánh van được thiết kế kết nối với bộ phận vận hành thông qua trục van. Khi vận hành van người sử dụng chỉ cần sử dụng bộ phận vận hành điều khiển cánh van theo các góc độ khác nhau để đóng mở dòng chảy, khi cánh van tạo 1 góc 90 độ với dòng chảy thì lúc này van đang đóng 100% không cho dòng chảy đi và và người lại khi cánh van song song với dòng chảy thì lúc này van đang mở ở góc rộng nhất cho dòng chảy đi qua.
Thông tin và thông số kỹ thuật cơ bản của van bướm
Một số các thông tin và thông số kỹ thuật của van bướm được đưa ra như sau:
Kiểu van: Van bướm
Dài kích thước: DN50 ~ DN600
Xuất xứ: Trung Quốc, Đài Loan, Malaysia, Hàn Quốc, Nhật bản, Châu âu
Vật liệu van: gang, inox, nhựa
Kiểu kết nối: Kẹp Wafer, mặt bích
Tiêu chuẩn bích: BS, DIN, JIS, ANSI
Kiểu vận hành: Tay gạt, tay quay, điều khiển điện, điều khiển khí
Áp lực: PN16
Nhiệt độ: 180 độ C
Môi chất: Nước, dầu, hóa chất, hơi, khí
VAN BƯỚM TÍN HIỆU ĐIỆN
Van bướm tín hiệu điệnchính là van bướm thông thường được gắn thêm hộp tín hiệu điện. Bộ tín hiệu điện nay có nhiệm vụ cung cấp tín tới phòng điều khiển để thông báo tình của van bướm đang đóng hay mở liên hệ Hotline của chúng tôi : 086.505.9933
Van bướm tín hiệu điện được sử dụng rộng rãi trong các hệ thống PCCC ( Cứu hỏa), Hệ thống cấp thoát nước, xử lý nước thải. Van bướm tín hiệu điện được nhập khẩu trực tiếp đầy đủ kích cỡ DN50, DN65, DN80, DN100, DN125, DN150, DN200, DN250, DN300, DN350, DN400, DN450, DN500…

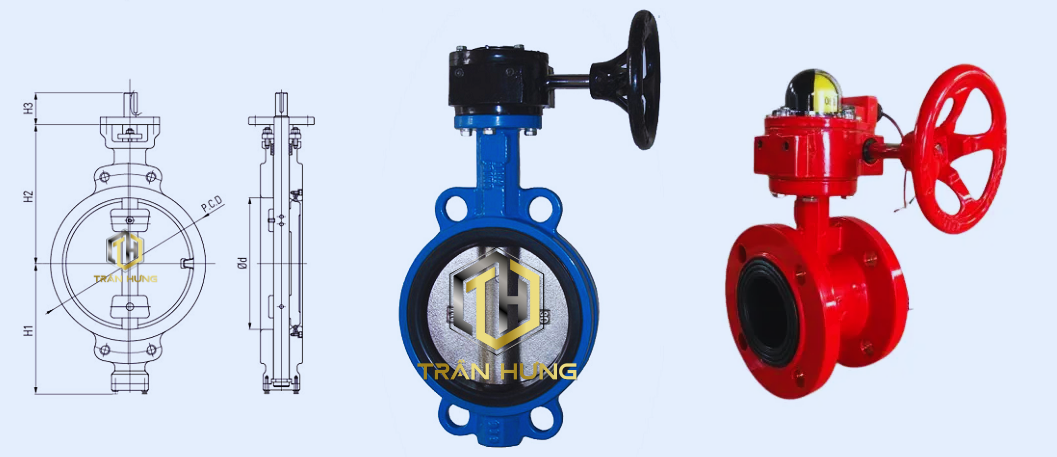

CẤU TẠO VAN BƯỚM TÍN HIỆU ĐIỆN
Thân van: Thường được làm từ gang cầu FCD450 hoặc vật liệu tương tự, có lớp sơn epoxy bảo vệ. Thân van có hai mặt phủ lớp sơn epoxy với độ dày tối thiểu 300 μm để chống ăn mòn và bảo vệ khỏi tác động của môi trường.
Vòng đệm: Làm bằng cao su EPDM chất lượng cao, có khả năng đàn hồi tốt. Vòng đệm được đúc sẵn vào thân van và giúp tăng độ kín của van.
Lá van (đĩa van): Thường là dạng đĩa tròn, được làm từ Inox CF8/CF8M (thép không gỉ). Đĩa van có khả năng chịu được cả môi trường nước sạch và nước thải.
Ty van: Làm từ Inox 304/316/420, ty van gồm hai phần trên và dưới được gắn cố định vào lá van đối xứng nhau theo chiều thẳng đứng.
Tay quay: Thường làm từ thép không gỉ, tay quay được gắn cố định vào phần trên của van bằng bu lông và đai ốc. Tay quay được sử dụng để điều khiển hoạt động mở đóng của van.
Hộp tín hiệu điện: Được làm từ vật liệu nhựa, hộp tín hiệu điện chứa bộ tín hiệu điện gồm 3 dây: dây trắng (báo mở), dây đen (báo đóng) và dây đỏ (dây trung hòa). Hộp tín hiệu điện kết nối với bộ điều khiển để điều khiển và giám sát hoạt động của van từ xa thông qua tín hiệu điện.

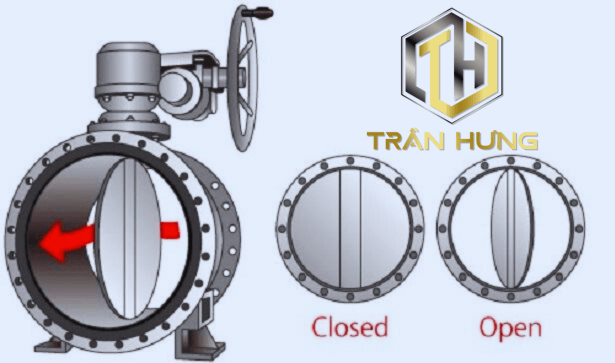

NGUYÊN LÝ HOẠT ĐỘNG CỦA VAN BƯỚM
CÁC SẢN PHẨM VAN BƯỚM THÉP TRẦN HƯNG ĐANG CUNG CẤP.
Quốc gia Malaysia có nền công nghiệp phát triển hàng đầu Đông Nam Á. 2 thương hiệu công nghiệp tiêu biểu của quốc gia này có thể kể đến như AUT, ARV. Các dòng sản phẩm van bướm tín hiệu AUT hay ARV đều đảm bảo giá thành rẻ, chất lượng sản phẩm đáp ứng tốt hầu hết các yếu tố kỹ thuật hiện nay.
Van bướm tín hiệu Shinyi luôn sẵn kho số lượng lớn tại Thép Trần Hưng Chúng tôi là Tổng Đại lý Cấp 1. Nhập hàng trực tiếp từ nhà máy tại Việt Nam, giá thành của van bướm tín hiệu điện Shinyi luôn ở mức rẻ nhất. Bên cạnh đó chúng tôi cũng có rất nhiều ưu đãi nếu khách hàng đặt mua số lượng lớn.
Thông số kỹ thuật
Thương hiệu: Shinyi
Xuất xứ: Đài Loan
Kích thước: DN50 ~ DN300
Áp lực làm việc: PN10/PN16
Nhiệt độ làm việc: -10 ~ 80oC
Áp suất làm việc max: 0.98 ~ 1.96 MPa
Vật liệu: Thân gang sơn epoxy, cánh inox
Vận hành: tay quay, tay gạt đều được
Kết nối: kẹp wafer
Tiêu chuẩn thiết kế: BS 5155 – API 609
Môi Trường làm việc: hệ thống PCCC

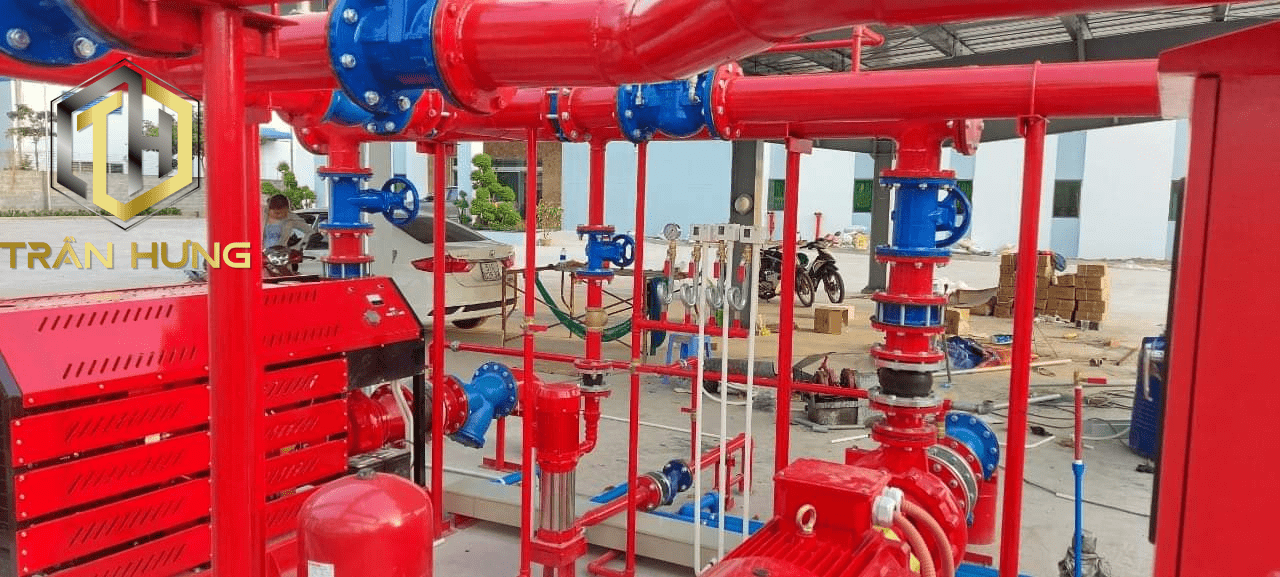

ỨNG DỤNG CỦA VAN TRONG HỆ THỐNG PCCC
Hiện chúng tôi Công ty TNHH thương mại Thép và vật tư Trần Hưng là đơn vị chuyên phân phối các sản phẩm van bướm Chính hãng tại Việt Nam Với mỗi sản phẩm chúng tôi sẽ cung cấp kèm theo: Chứng chỉ xuất xứ – CO, Kết quả test chất lượng – CQ, Đóng gói lô hàng – Packinglist và Vận đơn – Bill Of Lading. Sản phẩm bảo hành 12 tháng. Hỗ trợ giao hàng tận nơi
Khách hàng có thể đến mua hàng trực tiếp hoặc đặt hàng qua hotline: 086.505.9933 Chỉ vài phút sau khi đặt hàng nhân viên của chúng tôi sẽ Tư vấn báo giá và vận chuyển cho các bạn, hàng luôn có sẵn trong kho với số lượng lớn.
