Van một chiều (Check Valve)
Các loại phổ biến và báo giá Van Một chiều
Van 1 chiều là một dòng van công nghiệp được vận hành hoàn toàn tự động bằng áp lực dòng chảy của lưu chất, chỉ cho phép lưu chất chảy theo một hướng duy nhất, ngăn chặn hiện tượng chảy ngược. Thiết bị này có nhiều loại, được phân chia dựa trên chất liệu, kích thước, thiết kế,… đem đến cho quý khách hàng nhiều sự lựa chọn phù hợp với hệ thống.
1.Van một chiều là gì?
Van 1 chiều (Check valve) là một trong những loại van phổ biến nhất hiện nay, chúng xuất hiện ở hầu hết các hệ thống sản xuất và vận chuyển lưu chất, nhất là các hệ thống bơm
Sở dĩ chúng được gọi là valve 1 chiều vì chỉ cho phép lưu chất đi qua van theo một hướng duy nhất mà không thể quay ngược lại, điều này giúp ngăn chặn hiện tượng chảy ngược vô cùng hiệu quả, tránh gây thất thoát lưu chất.
Ngoài ra, loại van này cũng giúp hạn chế đến mức thấp nhất hiện tượng búa nước khi máy bơm bị mất điện đột ngột, nhất là những hệ thống vận chuyển lưu chất lên cao, bảo vệ đường ống, máy bơm và các thiết bị khác trong hệ thống không bị hư hỏng trước áp lực chảy ngược quá mạnh.
Một ưu điểm khác của van một chiều và chúng có khả năng vận hành hoàn toàn tự động bằng dòng chảy mà không phụ thuộc bất cứ tác động nào từ bên ngoài. Điều này giúp tiết kiệm được nhiều thời gian, công sức và chi phí vận hành cho người sử dụng.
Check Valve được thiết kế với đa dạng mẫu mã, chất liệu, kích thước, mỗi thiết bị sẽ thích hợp và đáp ứng nhu cầu làm việc hiệu quả trong từng quy mô hệ thống khác nhau. Tùy theo nhu cầu sử dụng mà có sự lựa chọn cho phù hợp.
Thông số kỹ thuật của van một chiều
- Kích thước: DN15 – DN500
- Chất liệu: Gang, inox, đồng, nhựa
- Gioăng: NBR, Teflon
- Lớp lót: Epoxy
- Dạng van: Lò xo, bướm, lá lật, cánh cao su
- Kiểu vận hành: Tự động bằng áp lực dòng chảy
- Kiểu kết nối: Nối ren, mặt bích
- Tiêu chuẩn mặt bích: JIS, DIN, ANSI, BS
- Áp lực làm việc: PN10, PN16, PN25, PN40
- Nhiệt độ làm việc: Tối đa 180 độ C
- Môi trường sử dụng: Nước, xăng dầu, hóa chất, khí nén, hơi nóng
- Xuất xứ: Malaysia, Trung Quốc, Đài Loan, Việt Nam
- Bảo hành: 12 tháng
- Các loại van một chiều phổ biến nhất
- Trên thị trường hiện nay có rất nhiều loại van một chiều, mỗi loại sẽ được thiết kế với những đặc điểm riêng biệt, điều này có thể gây khó khăn cho người sử dụng trong việc lựa chọn được những thiết bị phù hợp. Vì vậy, dựa vào thiết kế, chất liệu, phương thức kết nối, valve 1 chiều được chia thành một số loại chính sau đây:

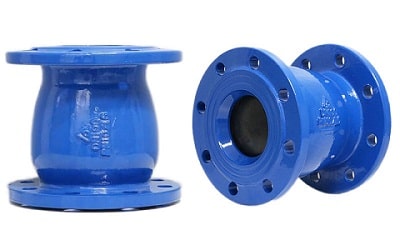

2. Van 1 chiều lò xo
Van 1 chiều Lò xo là loại van một chiều được sử dụng phổ biến nhất hiện nay vì có cơ chế hoạt động vô cùng đơn giản cũng như những hiệu quả vượt trội mà chúng mang đến. Hoạt động chủ yếu của chúng được dựa vào một lò xo đàn hồi được thiết kế bên trong thân van.
Cấu tạo:
- Thân van: Thường được làm bằng gang, đồng, inox, nhựa,… có thiết kế chắc chắn, nằm ở bên ngoài để bảo vệ các bộ phận khác bên trong van.
- Đĩa van: Thường được làm bằng inox, gang, nhựa, … là bộ phận có chức năng đóng mở để lưu thông hoặc ngăn chặn dòng chảy lưu chất.
- Trục van: Được chế tạo bằng loại vật liệu tương tự như thân van, kết nối trực tiếp và cố định vị trí của đĩa van.
- Lò xo: Kết nối với đĩa va, bằng chức năng đàn hồi của mình để đóng mở đĩa van
.
Nguyên lý hoạt động:
- Khi ở trạng thái bình thường, van một chiều sẽ đóng, đĩa van đóng chặt cửa van.
- Khi có dòng lưu chất đi qua van, áp lực dòng chảy sẽ tác động lên đĩa van, ép chặt đĩa van và lò xo về phía sau, tạo khoảng trống cho phép lưu chất đi qua valve 1 chiều dễ dàng.
- Khi dòng chảy kết thúc, lò xo đang bị ép chặt sẽ tự động bung ra theo lực đàn hồi, đẩy đĩa van về vị trí cũ, chắn lại hoàn toàn cửa van, không cho phép lưu chất chảy ngược về sau.

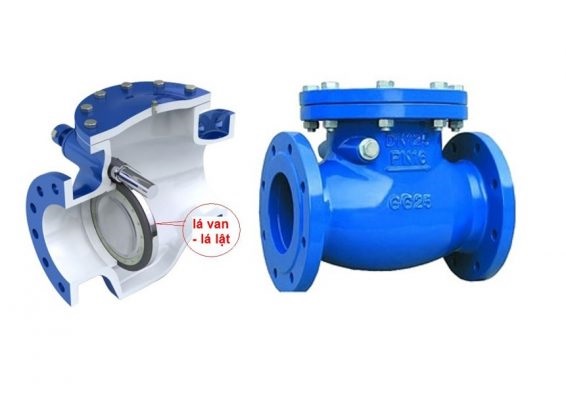

3. Van một chiều lá lật
Hay còn được gọi là van 1 chiều cánh lật, van một chiều cửa lật,… đĩa van được thiết kế với hình dạng một chiếc lá kim loại mỏng có thể lật lên xuống theo dòng chảy lưu chất để đóng mở van. Loại van này được ứng dụng nhiều trong các hệ thống cấp thoát nước có quy mô lớn, áp lực cao.

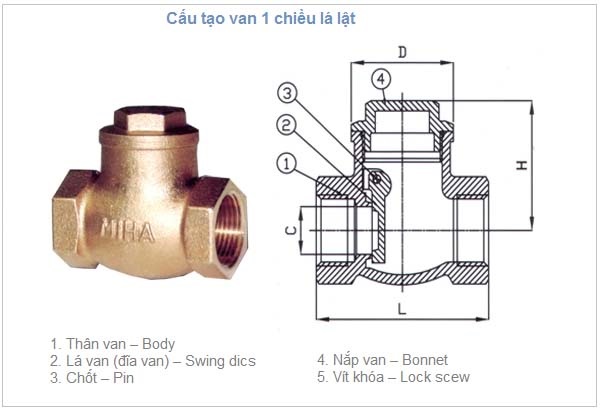

Cấu tạo:
- Thân van: Thường được đúc bằng inox, gang, đồng, nhựa nguyên khối, có khả năng chống chịu tốt, sử dụng bền bỉ lâu dài theo thời gian, được thiết kế các chân ren hoặc mặt bích để kết nối với đường ống.
- Nắp van: Được làm bằng chất liệu tương tự như thân van, được kết nối với thân van bằng bulong, đinh vít,… có chức năng bảo vệ các bộ phận bên trong, đồng thời thuận tiện cho quá trình tháo lắp để bảo dưỡng, sửa chữa.
- Đĩa van: Có hình dạng một chiếc lá kim loại mỏng có thể lật lên xuống theo áp lực dòng chảy để thực hiện đóng mở van, cho phép lưu chất đi qua van một chiều.
- Trục van: Là bộ phận chịu lực, được chế tạo bằng inox, thép,… có khả năng chịu áp lực tốt, có chức năng cố định vị trí của đĩa van.
Nguyên lý hoạt động:
- Khi ở trạng thái bình thường, đĩa van nằm vừa khít với thân van, ngăn chặn không cho lưu chất đi qua Check Valve vào hệ thống.
- Khi thực hiện bơm một lượng chất lỏng vào hệ thống, áp lực từ dòng chảy lưu chất sẽ tác động lên đĩa van.
- Đĩa van sẽ bị đẩy lên một góc 45 độ để tạo thành một khoảng trống cho lưu chất đi qua van 1 chiều.
- Khi dòng chảy kết thúc, không còn chịu áp lực từ dòng, đĩa van sẽ tự động hạ xuống về vị trí ban đầu, valve 1 chiều sẽ đóng.

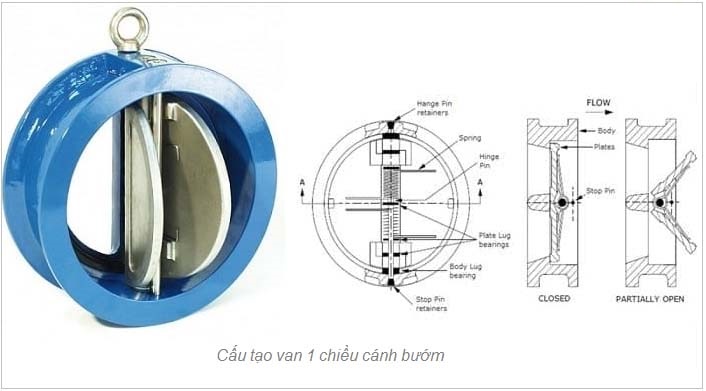

4. Van một chiều cánh bướm
Đây là loại van một chiều có kích thước tương đối nhỏ gọn, thích hợp lắp đặt tại nhiều vị trí mà không chiếm nhiều không gian. Hoạt động dựa trên cơ chế đĩa van có thể lật lên xuống một góc 90 độ để thực hiện đóng mở van. Tuy nhiên, một nhược điểm nhỏ của chúng là lưu lượng và tốc độ dòng chảy khi đi qua van sẽ bị giảm so với ban đầu.
Cấu tạo:
- Thân van: Được đúc nguyên khối từ inox, gang, thép,… có độ bền và độ chắc chắn cao.
- Đĩa van: Có dạng hình tròn, nằm dọc theo trục van, có khả năng lật lên xuống một góc 90 độ quanh trục van để thực hiện đóng mở van, có khả năng chống ăn mòn hiệu quả khi tiếp xúc trực tiếp với áp lực từ dòng chảy lưu chất.
- Trục van: Được làm bằng kim loại chắc chắn như inox, thép,.,. Nằm giữa và cố định vị trí của đĩa van, có khả năng chịu lực tốt.
Nguyên lý hoạt động:
- Van 1 chiều sẽ đóng khi ở trạng thái bình thường, đĩa van sẽ nằm chắn lại cửa van, ngăn chặn không cho lưu chất đi qua van.
- Khi có dòng chảy được bơm vào trong van, áp lực dòng chảy sẽ đẩy đĩa van lật lên, chúng sẽ quay một góc 90 độ quanh trục van để tạo ra một khoảng trống. Vì trục van nằm chắn giữa cửa van sẽ chia cửa van thành 2 phần, điều này sẽ làm cho lưu lượng lưu chất đi qua van bị giảm sút.
Khi dòng chảy kết thúc, không còn áp lực, đĩa van sẽ quay về vị trí ban đầu để chắn lại cửa van.
5. Van hơi 1 chiều
- Còn được gọi là van một chiều chữ ngã, được sản xuất để sử dụng chủ yếu trong các hệ thống khí nén, hơi nóng có áp lực cao, thiết kế của chúng cũng tương tự như van cầu hơi.
Cấu tạo:
- Thân van: Làm bằng gang, inox hoặc thép, chịu được áp lực lớn trong các hệ thống khí hơi, sử dụng bền bỉ, lâu dài theo thời gian, bảo vệ các bộ phận bên trong không bị ảnh hưởng bởi các tác nhân môi trường hoặc khi xảy ra va đập mạnh.
- Nắp van: Được chế tạo bằng loại vật liệu có tương ứng với thân van, kết nối với thân van bằng bulong, đinh vít để tạo thành một thiết bị hoàn chỉnh, không gây rò rỉ lưu chất ra môi trường bên ngoài, dễ dàng tháo lắp để bảo dưỡng, sửa chữa và vệ sinh các bộ phận khác bên trong van.
- Đĩa van: Thường được làm bằng inox, không bị ăn mòn hoặc hư hỏng trước áp lực lớn.
- Lò xo: Làm bằng inox, có độ đàn hồi tốt, kết nối trực tiếp với đĩa van.
- Trục van: Cố định vị trí của đĩa van.
Loại van này cũng có cơ chế hoạt động tương tự như van một chiều lò xo, bởi đây là phương thức đóng mở đơn giản và mang đến hiệu quả vận hành tốt nhất.
6. Van một chiều nối ren
Nối ren là phương thức kết nối phổ biến được sử dụng trong việc liên kết van công nghiệp vào đường ống hệ thống.
Trên thân van 1 chiều sẽ được thiết kế các vòng ren. Khi muốn thực hiện lắp đặt van, người vận hành chỉ cần vặn siết vòng ren vào đường ống cho đến khi chắc chắn là có thể hoàn thành.
Lưu ý: Lực dùng để vặn siết chỉ cần vừa đủ, không cần quá mạnh vì điều đó có thể là hư hỏng chân ren, sẽ tốn thêm chi phí sửa chữa hoặc thay mới.
Phương thức kết nối này chủ yếu được sử dụng cho những đường ống có kích thước nhỏ hơn DN50, vì vậy, khả năng chịu áp của chúng chỉ ở mức vừa phải, thích hợp với những hệ thống quy mô nhỏ, áp lực làm việc thấp. Giá thành của loại van này cũng rẻ hơn so với phương thức kết nối mặt bích.
Ứng dụng của van một chiều
Van 1 chiều dường như đã trở thành một thiết bị có vai trò không thể thiếu trong hầu hết các hệ thống sản xuất và vận chuyển lưu chất, nhất là các hệ thống bơm. Các lĩnh vực ứng dụng tiêu biểu của chúng có thể kế đến như:
- Các hệ thống máy bơm.
- Hệ thống cấp thoát nước, cung cấp nước sạch, xử lý nước thải cho các khu công nghiệp, chung cư, tòa nhà cao tầng, các hộ gia đình,…
- Các hệ thống thủy lực.
- Hệ thống phòng cháy chữa cháy.
- Các dây chuyền sản xuất trong các nhà máy chế biến thực phẩm, dược phẩm, mỹ phẩm,…
- Các hệ thống khí nén, hệ thống hơi nóng như lò hơi, nồi hơi,…
- Các nhà máy thủy điện, nhiệt điện, năng lượng,…
- Ngành khai thác khoáng sản, lọc hóa xăng dầu,…
- Ngành luyện kim.
- Sản xuất giấy, bột giấy, chế biến gỗ,…
- Ngành đóng tàu.
- Các hệ thống khí đốt, hệ thống chân không,…
THÉP TRẦN HƯNG – Doanh nghiệp cung cấp van một chiều uy tín nhất
Với nhiều năm kinh nghiệm trong lĩnh vực cung cấp thiết bị, phụ kiện công nghiệp.
- Cung cấp đa dạng các loại van một chiều cũng như các loại van công nghiệp khác. Với nhiều mẫu mã, chất liệu, kích thước, xuất xứ, tạo ra nhiều lựa chọn hơn cho khách hàng.
- Sản phẩm được nhập khẩu trực tiếp không qua trung gian.
- Luôn có sẵn nguồn hàng số lượng lớn trong kho.
- Giao hàng nhanh chóng, tận nơi trên toàn quốc.
- Thanh toán bằng nhiều hình thức cho quý khách hàng ở xa.
- Giá cả cam kết cạnh tranh nhất thị trường.
- Nhiều chính sách ưu đãi và chương trình khuyến mãi hấp dẫn.
- Bảo hành chính hãng, thời gian bảo hành lâu dài.
- Hỗ trợ tư vấn liên tục 24/7
Trên đây là những thông tin về van một chiều mà chúng tôi muốn cung cấp đến quý khách hàng. Nếu còn điều gì thắc mắc về sản phẩm hoặc muốn được báo giá nhanh nhất. Hãy liên hệ ngay với Thép Trần Hưng để được hỗ trợ và tư vấn.
