MẶT BÍCH LÀ GÌ? CÁCH SỬ DỤNG MẶT BÍCH

Mặt bích là gì? Có bao nhiêu  loại mặt bích, Mặt bích được ứng dụng chính là kết nối giữa 2 đầu ống lại với nhau bằng ốc vít hoặc phương pháp hàn kết nối

Ở bài viết này Trần Hưng xin tổng hợp các thông tin về mặt bích. Các tiêu chuẩn mặt bích phổ biến nhất. Để Quý  Khách có thể có lựa chọn phù hợp cho công trình của mình

                                                                    Cách lắp đặt mặt bích bằng bulông

Mặt bích là gì?

Mặt bích là thiết bị trung gian để kết nối  đầu ống với nhau bằng bulông, hoặc bằng phương pháp hàn. Mặt bích có cấu tạo chung đa số là hình tròn, (một số trường hợp đặc biệt dùng hình vuông) được gia công theo yêu cầu công trình.

Công dụng mặt bích

Mặt bích được sử dụng lắp đặt Trong các hệ thống PCCC, Cấp nước, khí nén, xăng dầu, công nghiệp… Mặt bích là 1 trong nhữngg thiết bị không thể thiếu để kết nối các đường ống lại với nhau. Ưu điểm khi sử dụng mặt bích là có thể tháo lắp dễ dàng, thay thế thiết bị hư hỏng một cách nhanh chóng.

Phân loại mặt bích như thế nào?

1. Phân loại mặt bích theo vật liệu ( mặt bích thép, mặt bích inox, mặt bích đồng, mặt bích nhựa, mặt bích gang, Mặt bích ren, mặt bích có cổ…)
2. Các tiêu chuẩn quốc tế về mặt bích ( mặt bích tiêu chuẩn BS4504, JIS, ANSI,DIN)

Phân loại mặt bích theo vật liệu

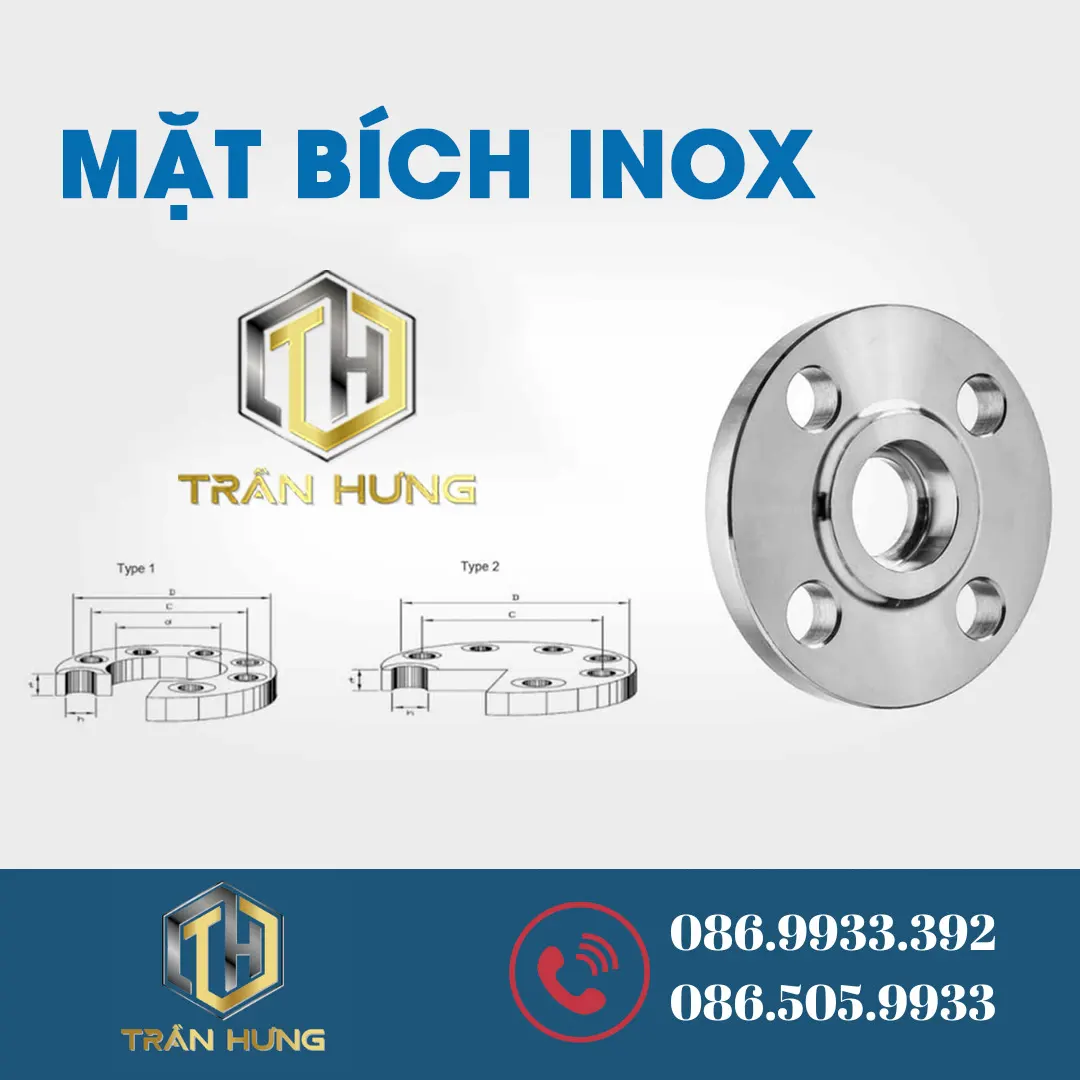

Mặt bích Inox : Vật liệu bằng inox 201, 304, 316  thường được sử dụng nhiều nhất,. Đối với các đường ống dẫn chuyên dùng cho nhà máy thực phẩm. Hệ thống đường ống yêu cầu tiêu chuẩn cao.

                                                                         Mặt bích Inox

Ưu điểm : mặt bích, sáng bóng, hạng chế ăn mòn hóa học,..

Nhược điểm : giá thành tương đối cao.

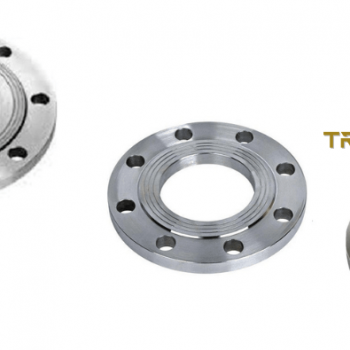

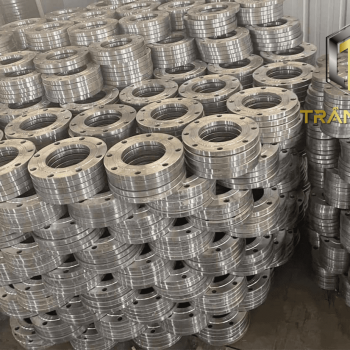

Mặt bích thép : Vật liệu được làm bằng thép cacbon Thép carbon steel, SS400, mặt bích thép thường được dùng trong đường ống Năng lượng điện, dầu khí, hóa chất, đóng tầu, thiết bị nhiệt, làm giấy, hệ thống cấp thoát nước, đường ống pccc, thực phẩm hoặc khí nén,…mặt bích  có hai loại đen, mạ kẽm mạ nhúng nóng  tùy theo yêu cầu mà chúng ta có thể lựa chon sản phẩm phù hợp.

                                                                   Mặt bích thép

Ưu điểm : Giá thành rẻ, phù hợp với hệ thống khí nén, hệ thống HVAC,…

Nhược điểm : Sau một thời gian sử dụng sẽ xuất hiện tình trạng  oxi hóa

Mặt bích đồng : Vật liệu được làm bằng đồng thau. Do vật liệu bằng đồng giá cao hơn Inox nên mặt bích đồng rất ít được sử dụng đại trà, cũng rất hiếm gặp trong các nhà máy. Mặt bích đồng được dùng cho môi chất ăn mòn hóa học cao mà mặt bích Inox không đáp ứng được. Mặt bích nhựa thì không chịu được nhiệt độ cao, bắt buộc phải dùng mặt bích đồng.

  Mặt bích đồng

Ưu điểm : chống ăn mòn hóa học

Nhược điểm : giá thành cao.

Mặt bích nhựa PVC : Mặt bích được chế tạo bằng cách ép khuôn nhựa. Mặt bích nhựa PVC được dùng với hệ thống ống nhựa PVC, giữa mặt bích và đường ống được dán chặt bằng keo PVC. Hai mặt bích được nối với nhau bằng bulông.



                                                           Mặt bích nhựa PVC

Ứng dụng : chuyên dùng cho hệ thống bơm hóa chất, dung dịch axit,…

Ưu điểm : không bị ăn mòn hóa học.

Nhược điểm : khả năng chịu va đập kém, nhiệt độ làm việc 100ºC trở xuống.

*** Ngoài còn có các loại mặt bích gang, nhôm,…nhưng ít được sử dụng

Các tiêu chuẩn quốc tế mặt bích :

Tiêu chuẩn của mặt bích là tiêu chuẩn được đưa ra từ các tổ chức uy tín với mục đích hợp thức hóa, tạo điểm xác định để thiết kế sản xuất các loại mặt bích sử dụng cho công nghiệp hiện nay.Tiêu chuẩn mặt bích đánh giá, và nói lên thông số kỹ thuật của lỗ bu lông, đường kích trong, đường kính ngoài, độ dày.

Tiêu chuẩn JIS: Tiêu chuẩn của Nhật. Kí hiệu là JIS
Tiêu chuẩn BS: Tiêu chuẩn của Anh. Kí hiệu BS
Tiêu chuẩn ANSI: Tiêu chuẩn của Mỹ. Kí hiệu ANSI
Tiêu chuẩn DIN: Tiêu chuẩn của Đức. Kí hiệu DIN

Phân loại mặt bích cấu tạo :

Mặt bích rỗng : là loại mặt bích rỗng ở giữa, đường kính lỗ phụ thuộc vào nhu cầu sử dụng mà chọn đường kính lỗ phù hợp. Các loại mặt bích rỗng được kết nối với đường ống bằng phương pháp hàn.

Biến thể của mặt bích rỗng gồm có các loại sau :



• Mặt bích hàn cổ
• Mặt bích lỏng
• Mặt bích hàn trượt





Mặt bích mù là gì?

Mặt bích mù hay còn gọi là mặt bích đặc, nó khác hoàn toàn với mặt bích rỗng. Vì mặt bích đặc, được dùng để bịch kín đường ống ở điểm cuối hoặc đầu chờ hệ thống

Mặt bích ren : là loại mặt bích rỗng có ren bên trong lỗ. Mặt bích ren được kết nối với đường ống có ren ngoài tương ứng với ren lỗ.

Ứng dụng mặt bích ren : được dùng trong các hệ thống ống không có áp lực cao. Vì kết nối ren khá yếu, nếu dùng đường ống áp lực cao sẽ bị rò rỉ tại khớp nối ren. Mặt bích ren thường được áp dụng cho hệ thống ống mà việc hàn kết nối ống với mặt bích không thể hoặc dễ gây cháy nổ.

Cách chọn mặt bích như thế nào?

Theo quan điểm cá nhân, chọn mặt bích theo các tiêu chuẩn cơ bản sau :

1. Chọn tiêu chuẩn mặt bích là loại nào? Ví dụ : Tiêu chuẩn : DIN, AISI, JIS. Chọn sai tiêu chuẩn không thể lắp lẫn nhau
2. Xác định đường kính ống bao nhiêu mm ?
3. Chọn vật liệu mặt bích. Vật liệu thép, inox, nhựa PVC,…
4. Cần xác định kiểu kết nối với mặt bích. Ví dụ như : mặt bích ren, cách thức lắp ghép mối hàn sao cho thuận tiện nhất
5. Chọn mặt bích rỗng hay mặt bích mù
6. Cuối xác định kích thước theo bảng tra (tham khảo bảng tra bên dưới nhé)

Tiêu chuẩn mặt bích chuẩn JIS



Tiêu chuẩn mặt bích DIN

Tiêu chuẩn mặt bích AISI

Trên đây là 1 số thông tin , về sản phẩm mặt bích Trần Hưng đang cung cấp. Với kinh nghiệm nhiều năm trên  thị trường, cùng với đội ngũ Chuyên viên  am hiểu về kỹ thuật và sản phẩm, sẽ luôn dồng hành và tư vấn chính xác cho Quý Khách hàng . Trần Hưng cam kết chất lượng, giá cạnh tranh, đầy đủ  CO, CQ . Quý Khách có thể nhấc máy liên hê ngay với chúng tôi. Công ty TNHH Thương Mại Thép và vật tư Trần Hưng  qua Hotline : 086.505.993

* Hàng chuẩn nhà máy 100 %

* Đầy đủ CO, CQ

* Giao nhanh trong ngày

* Mua càng nhiều giá càng rẻ
